使用 buildroot，qemu 调试 linux 内核

准备

  • buildroot 源码（buildroot 刻意未以二进制的形式发布，详见：faq-no-binary-packages）
  • linux kernel 源码（建议使用 linux 的最新的 release 版本，不要使用 master，博客中使用 6.5 版本）
  • qemu（运行 linux kernel 的虚拟机）
  • gdb
  • vs code

配置 buildroot 与 linux

buildroot 项目的目标是简化 linux 系统镜像的构建过程，因此 buildroot 默认使用 linux 官方仓库的代码构建 x86 平台的目标镜像。编译时也不生成调试需要的信息。

所以我们需要先配置 buildroot，实现：

  1. 使用适用于构建 qemu 镜像的配置
  2. 使用本地的 linux 源码
  3. 在编译时添加用于 debug 的符号信息
  4. 相关的基础配置

使用适用于构建 qemu 镜像的配置

在 buildroot 的根目录下使用 make qemu_x86_64_defconfig 使用 x86_64 平台 qemu 的默认配置。

使用本地 linux 源码

在 buildroot 的根目录下创建 local.mk 文件，添加内容 LINUX_OVERRIDE_SRCDIR=${path_to_your_kernel_source_code}，指定构建使用的源码。关于 local.mk 以及变量 LINUX_OVERRIDE_SRCDIR 的说明见：Advanced usage。

buildroot 根目录下使用 make menuconfig 命令打开 buildroot 配置面板，如下。

可以使用 make help 查看所有选项，需要注意的是 make help 并不是 make 本身的功能，这是一种规约，使用 help 作为一个 make 的 target，用于说明当前项目 make 使用的帮助文档。

image-20240630170213875

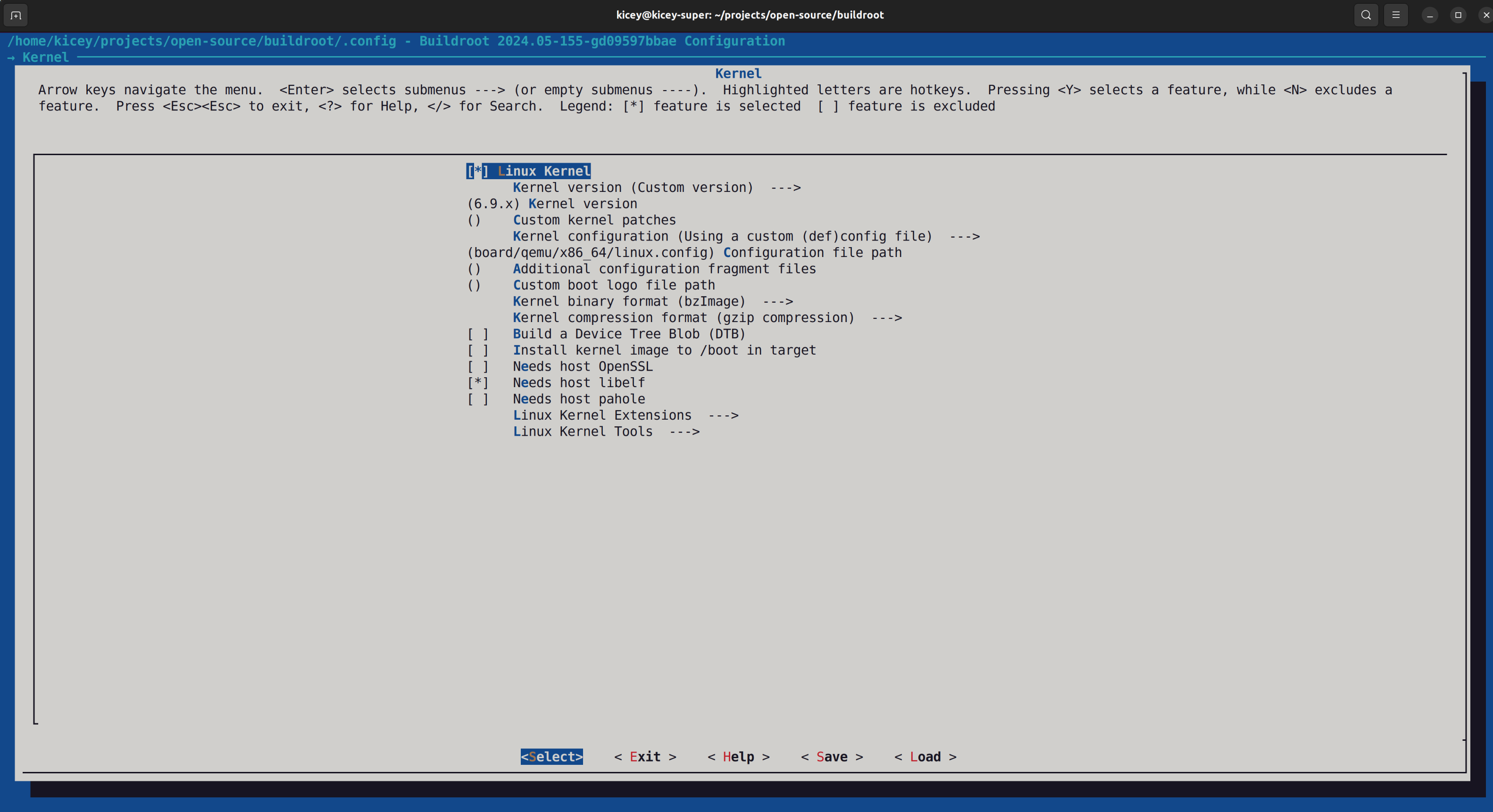

修改 Kernel -> Kernel version，至源码当前的版本，注意配置界面的左上角，可以在此处看到配置界面的当前“路径”。

image-20240630165901611

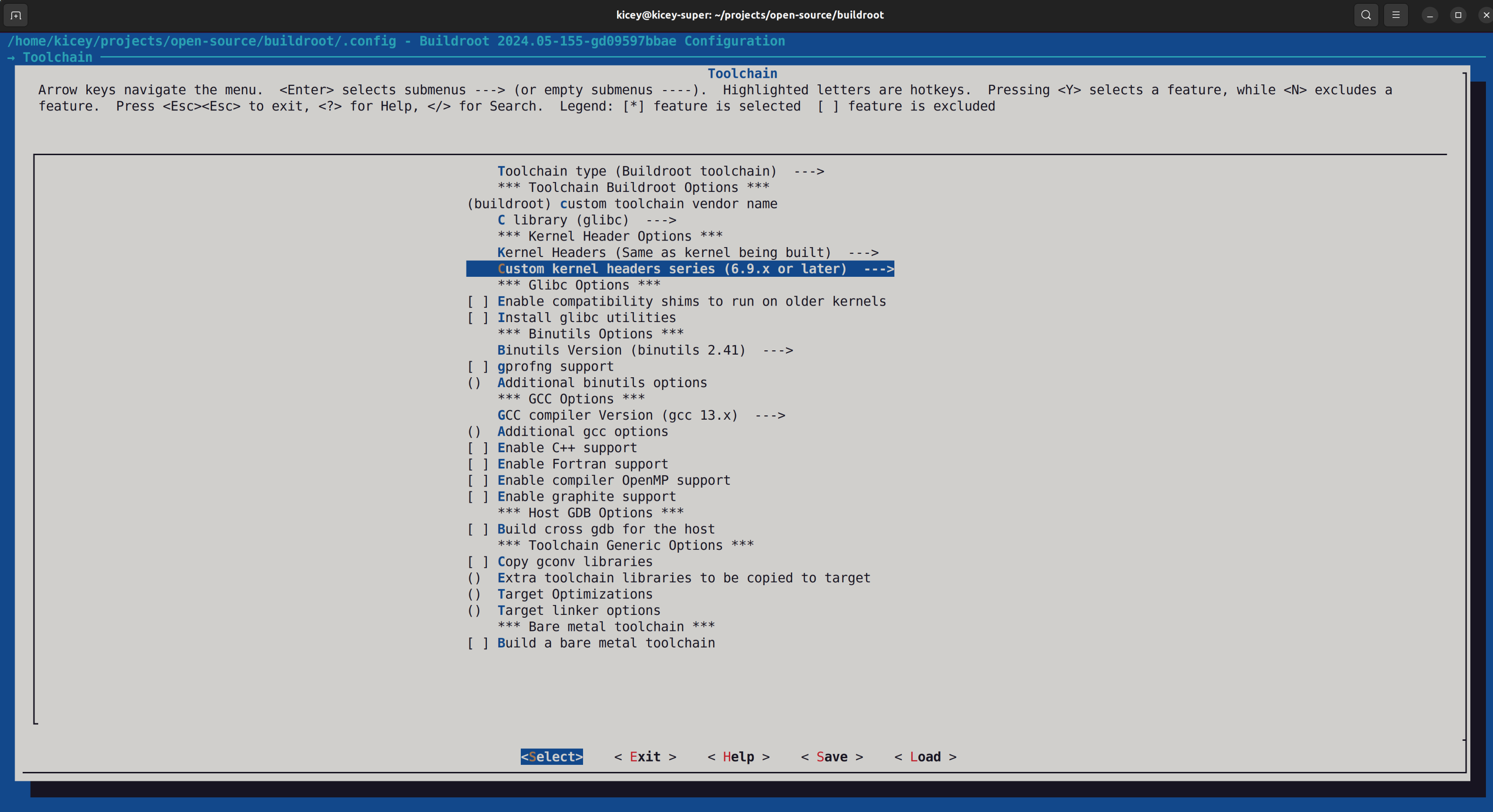

修改 Toolchain -> Custom kernel headers series 至源码相同的版本，buildroot 需要提前确定头文件的版本以正确的编译根文件系统。

image-20240630165713864

编译时添加符号信息

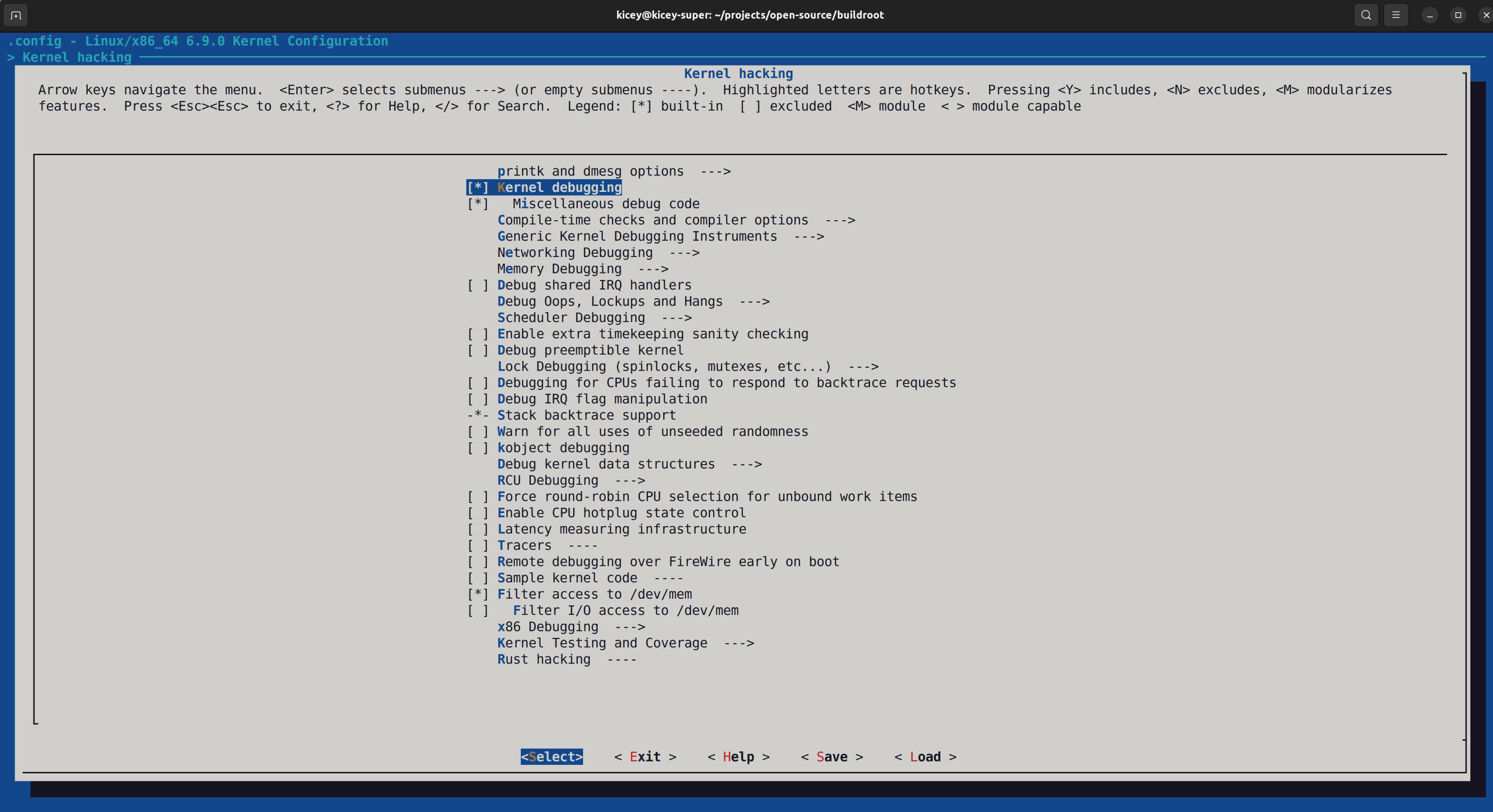

在 buildroot 使用 make linux-menuconfig 进入目标 linux 的配置界面，进入 Kernel hacking（名副其实😀），开启 debug 配置。

image-20240630170015380

选择正确的调试信息（默认无调试信息，选择默认 DWARF 版本的调试信息即可）

image-20240630170134077

暂停浏览 Kernel hacking 中的配置，会发现该配置界面中包含了众多配置选项，包含网络，驱动，内存等等。当前我们打开最基础的 debug 开关即可。

编译内核及根文件系统

在 buildroot 根路径下使用 make 执行编译。

编译结束之后：

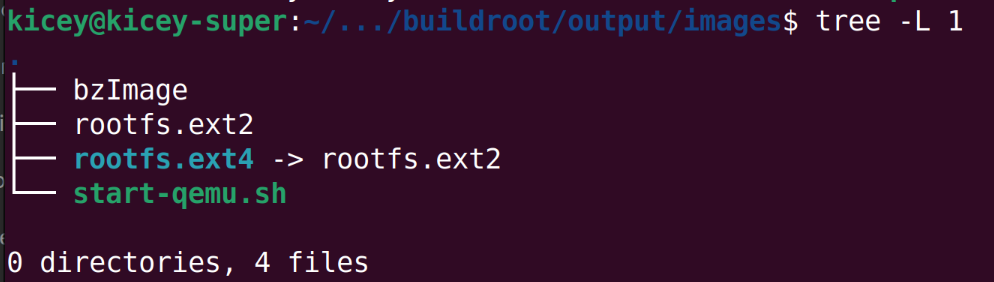

在 ./output/images 中包含 kernel 和 rootfs 的镜像，以及 qemu 的启动脚本；

图中包含了额外的 rootfs.ext4 是我个人配置时选择了 ext4 文件系统，仅调试不需要做这一步配置，流程一致。

image-20240629012016088

在 ./output/build/linux-custom 中包含一个 vmlinux 文件，这是未压缩的原始内核镜像。使用 objdump --debugging ./vmlinux 命令验证其中包含 gdb 所需的 debug 符号信息（存在大量输出即可）。

通过 qemu 运行内核，并做 gdb 的初步验证

修改 start-qemu.sh 启动脚本

在 qemu 的启动命令中加入 -s -S 两个选项；在 -append 选项的配置中加入 nokaslr，使 qemu 以调试的方式运行 kernel。qemu 会自动的启动 gdb server。

启动 qemu 虚拟机 kernel

进入 ./output/build/linux-custom 路径，执行 ./start-qemu.sh。将出现

VNC server running on 127.0.0.1:5900

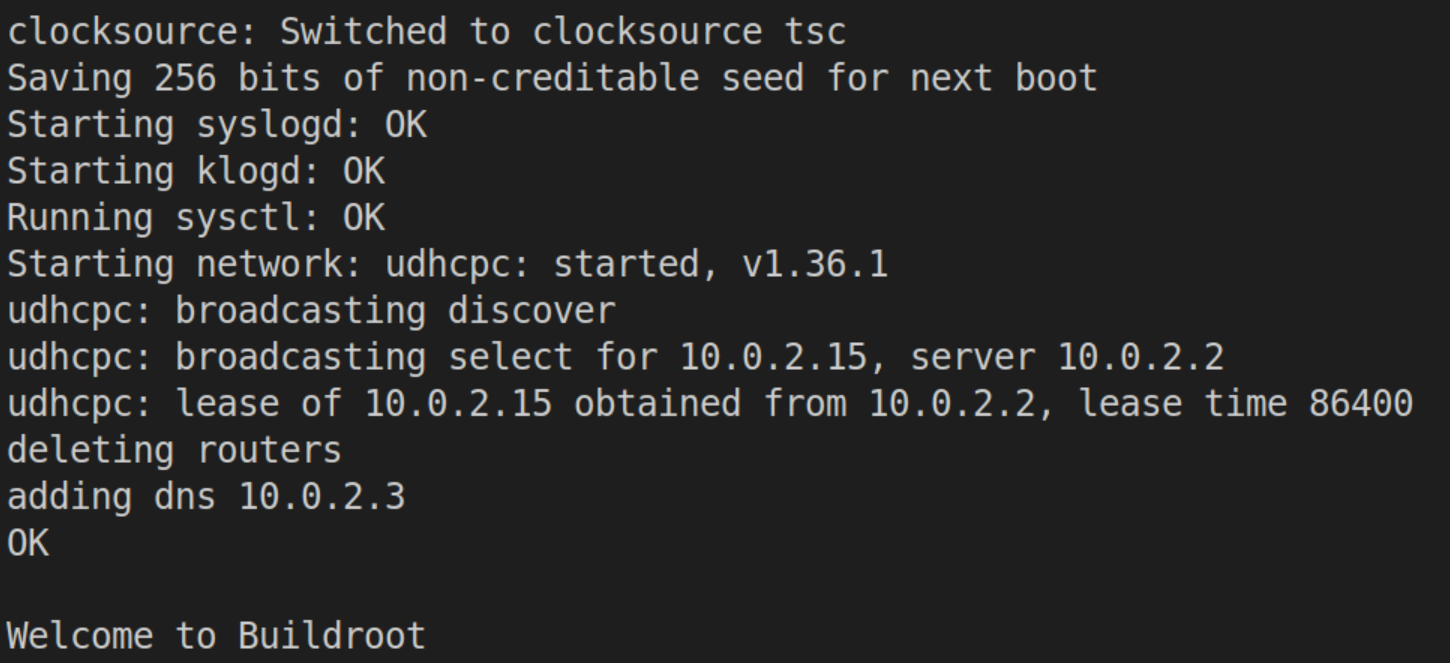

代表虚拟机启动成功，并且由于处于调试模式，暂停执行，如果在之后的 gdb 中选择继续执行，将可以看到登陆提示（如下）。

image-20240630172556096

需要注意的是，不熟悉 gdb 的开发者不易准确的判断调试命令对执行过程的影响，如果调试出现问题请回到站 qemu 窗口查看虚拟机状态，适时重启，重新开始调试。

命令行启动 gdb

  1. 进入 ./output/build/linux-custom 路径（任何路径均可，该路径更方便后续操作）；

  2. 执行 gdb ./vmlinux 进入 gdb

  3. 将得到一个警告：

warning: File "/.../buildroot/output/build/linux-custom/scripts/gdb/vmlinux-gdb.py" auto-loading has been declined by your `auto-load safe-path' set to "$debugdir:$datadir/auto-load".

  1. 为了解决上一步中的警告，我们在 ./output/build/linux-custom 下添加 .gdbinit 文件，加入以下内容 add-auto-load-safe-path .。 之后再次执行前 3 步，这个警告不再出现。

  2. 执行 target remote localhost:1234 连接 qemu 中的 gdb server

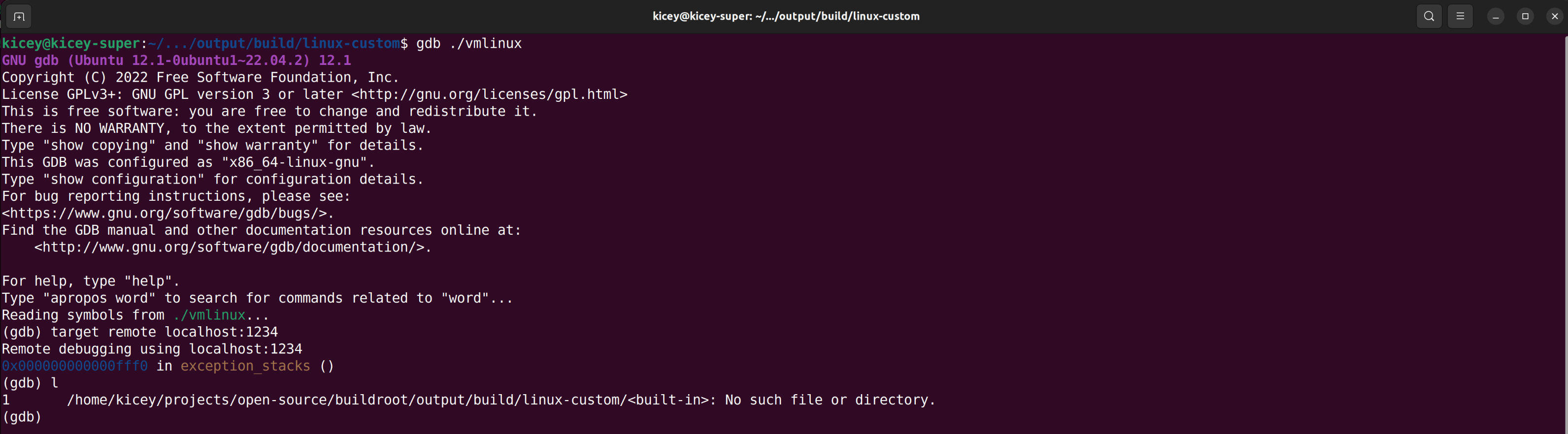

  3. 使用 l 查看当前执行的代码行，将看到以下结果 image-20240630171727314 原因在于当前执行的代码属于 bootloader 的范畴，也就是还没有执行到 kernel 中的代码。

  4. 添加断点 b start_kernel，是虚拟机在启动 kernel 时停止，结果如下 image-20240630172002033

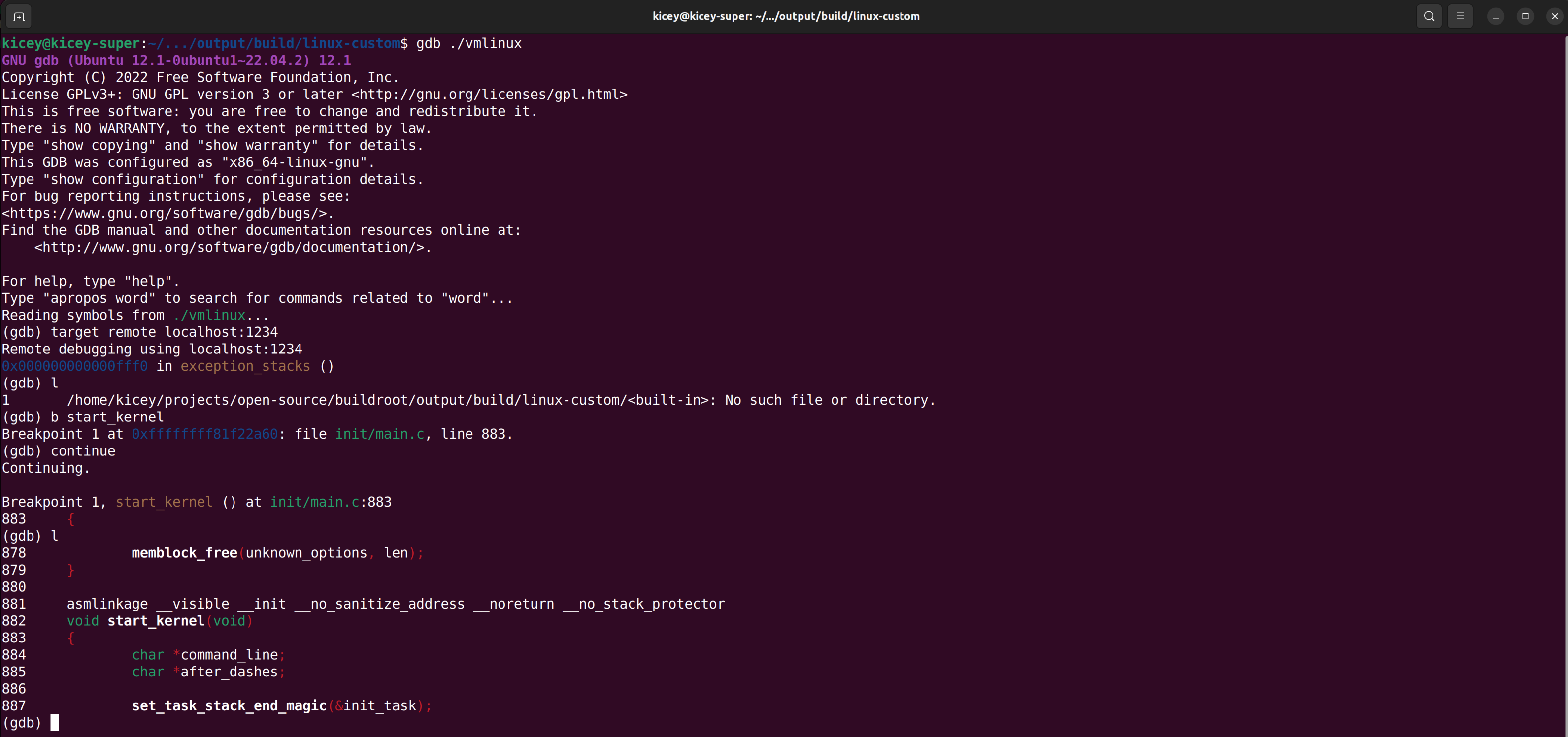

  5. 使用 continue 执行到断点，然后使用 l 查看当前位置的代码，结果如下 image-20240630172232801

  6. 查看遇到的第一个变量 init_task （iscsi_task 结构体的一个引用）的值，

struct iscsi_task {
 /*
  * Because LLDs allocate their hdr differently, this is a pointer
  * and length to that storage. It must be setup at session
  * creation time.
  */
 struct iscsi_hdr    *hdr;
 unsigned short      hdr_max;
 unsigned short      hdr_len;    /* accumulated size of hdr used */
 /* copied values in case we need to send tmfs */
 itt_t           hdr_itt;
 __be32          cmdsn;
 struct scsi_lun     lun;

 int         itt;        /* this ITT */

 unsigned        imm_count;  /* imm-data (bytes)   */
 /* offset in unsolicited stream (bytes); */
 struct iscsi_r2t_info   unsol_r2t;
 char            *data;      /* mgmt payload */
 unsigned        data_count;
 struct scsi_cmnd    *sc;        /* associated SCSI cmd*/
 struct iscsi_conn   *conn;      /* used connection    */

 /* data processing tracking */
 unsigned long       last_xfer;
 unsigned long       last_timeout;
 bool            have_checked_conn;

 /* T10 protection information */
 bool            protected;

 /* state set/tested under session->lock */
 int         state;
 refcount_t      refcount;
 struct list_head    running;    /* running cmd list */
 void            *dd_data;   /* driver/transport data */
};

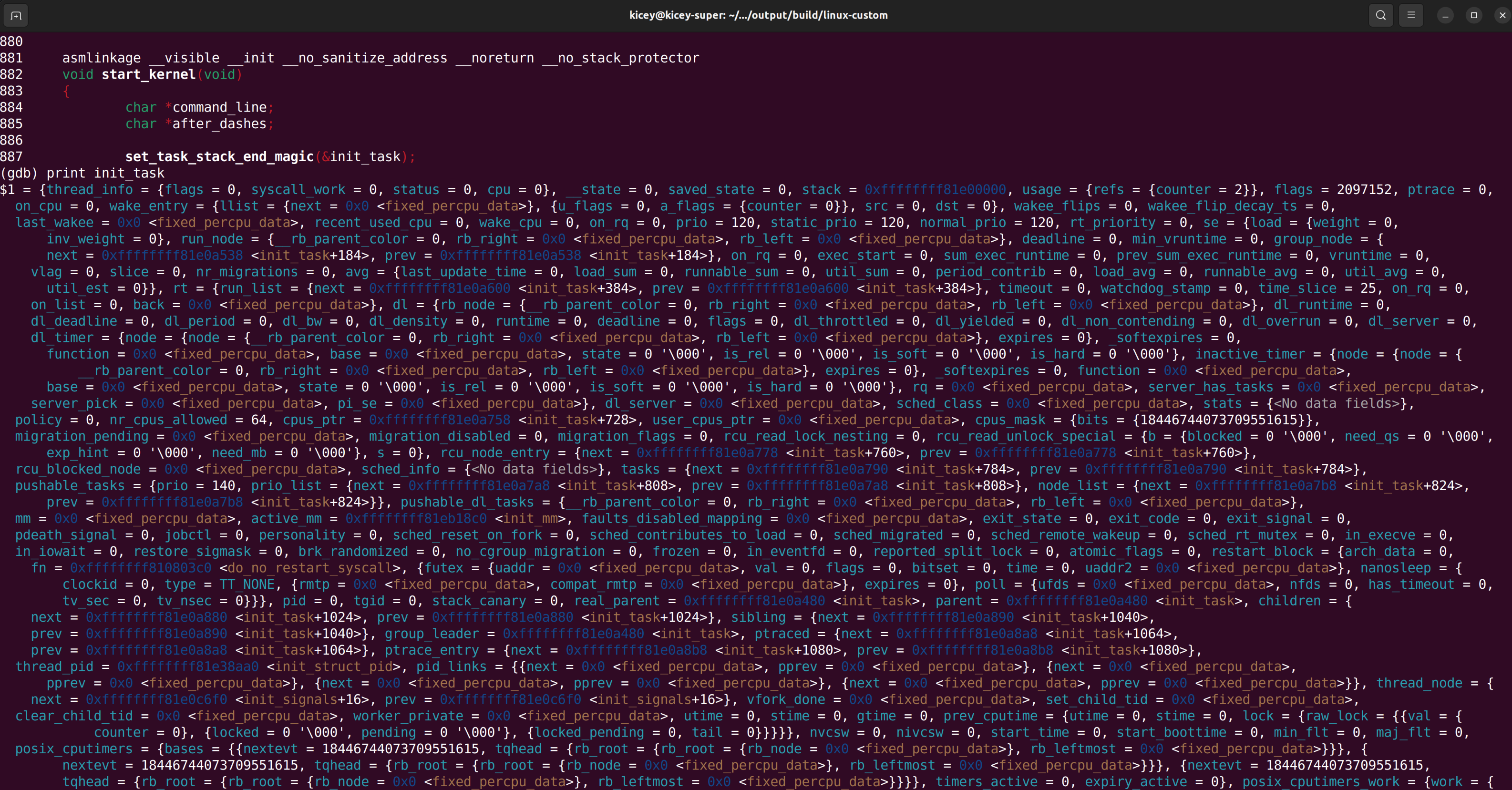

结果如下 image-20240630173139974

到此为止，linux kernel 的调试已经做到了，可以执行一下其他的 gdb 调试命令，比如下一步，添加断点，执行到断点，查看内存信息等。

vscode 辅助调试

配置 vscode 及插件

  • 安装插件 Native Debug

  • 打开 linux 源码，注意版本，在项目路径下添加 ./vscode/launch.json 文件，内容如下：

    {
    "version": "0.2.0",
    "configurations": [
        {
            "type": "gdb",
            "request": "attach",
            "name": "Attach to QEMU Kernel",
            "executable": "/home/kicey/projects/open-source/buildroot/output/build/linux-custom/vmlinux",
            "target": "localhost:1234",
            "remote": true,
            "cwd": "${workspaceRoot}",
            "gdbpath": "/usr/bin/gdb",
        }
    ],
    "postRemoteConnectCommands": [
        {
            "text": "source ${workspaceFolder}/.gdbinit"
        }
    ],
}

注意修改 executable 项到直接使用 gdb 调试时的 vmlinux。

  • 在 linux 项目的路径下添加文件 .gdbinit，内容如下：

    add-auto-load-safe-path /

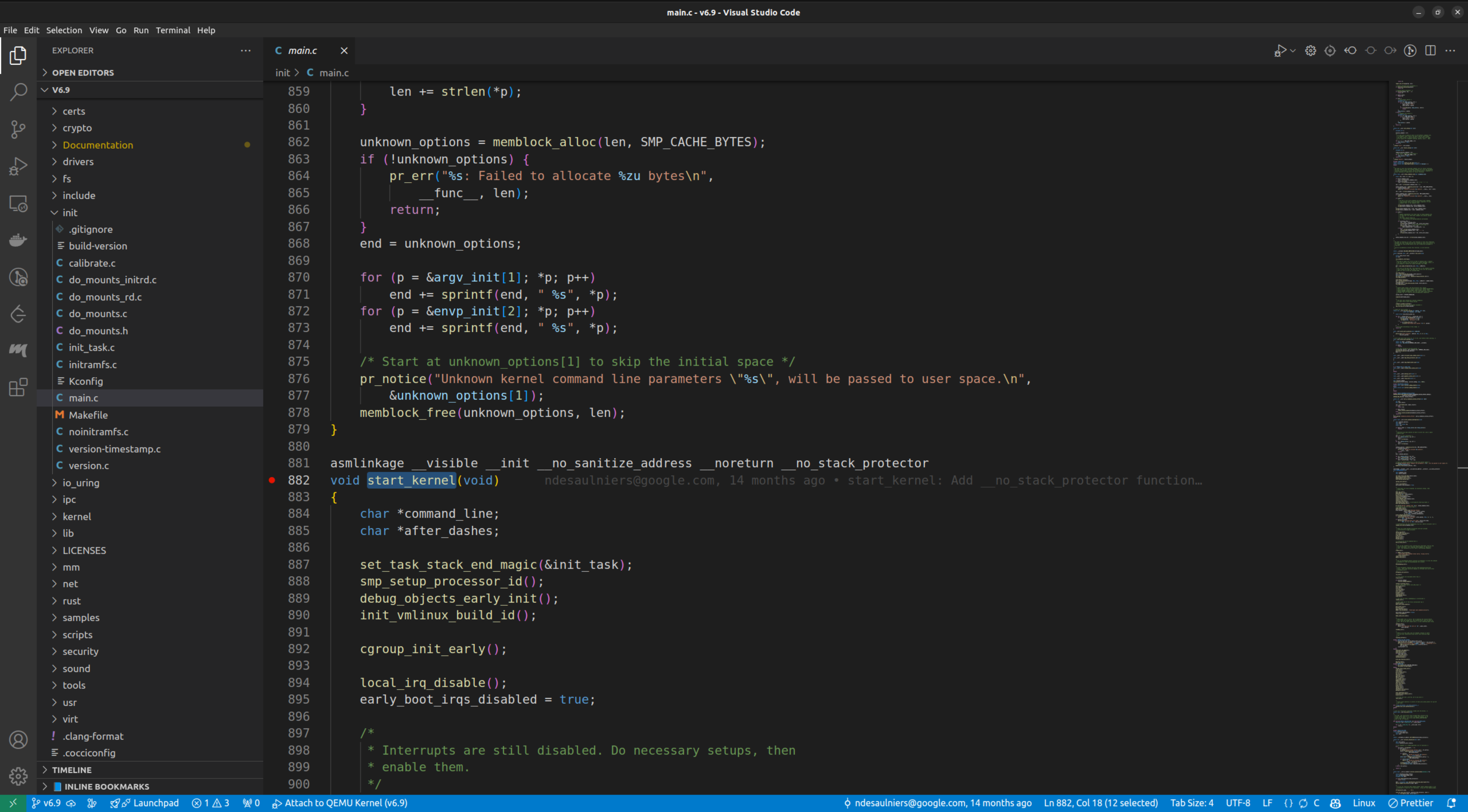

  • 先在 start_kernel 函数处设置断点，再如手动调试时一样通过脚本启动 qemu kernel 虚拟机 image-20240630174054575 最后连接调试（点左上角的绿色箭头）

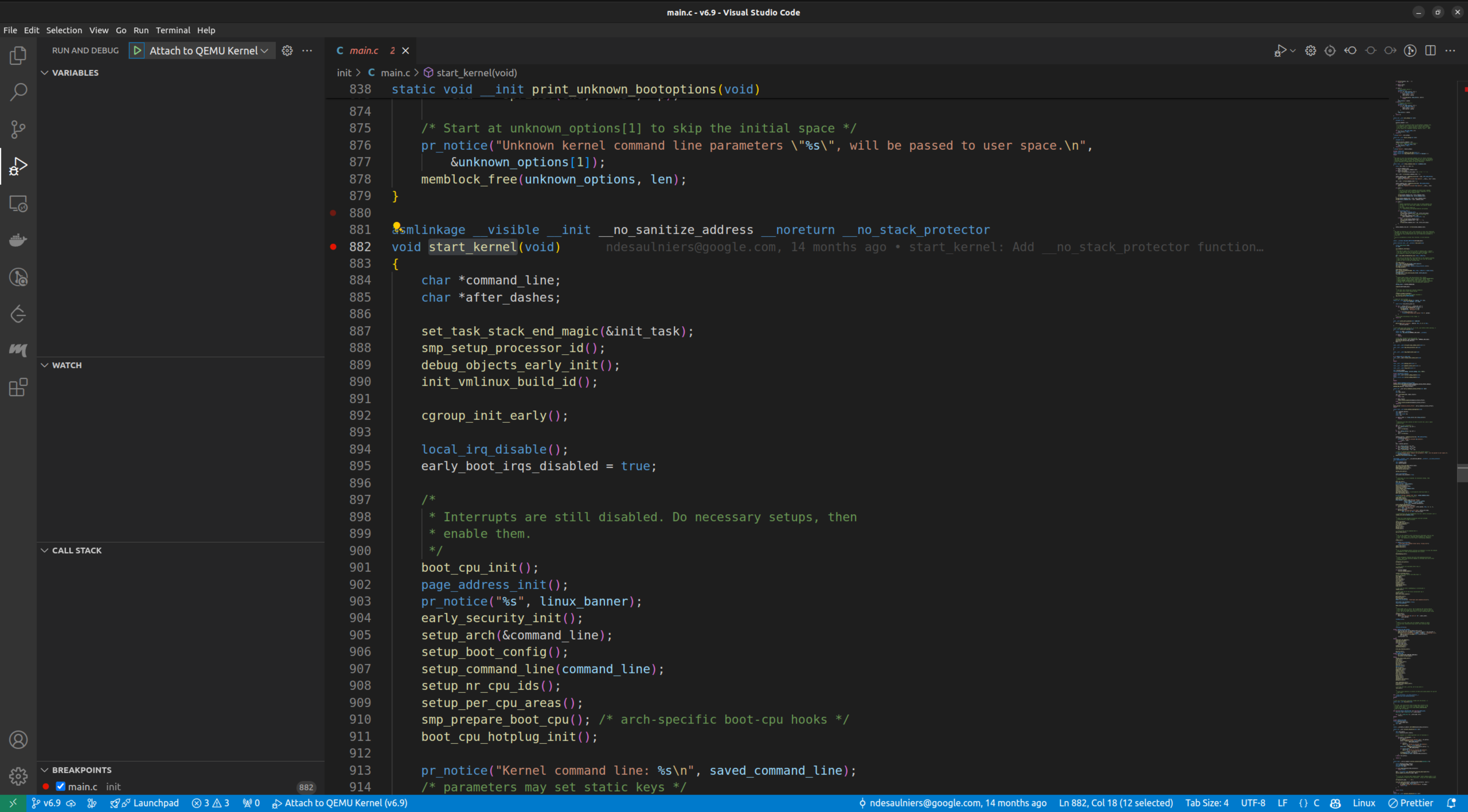

image-20240630174300976

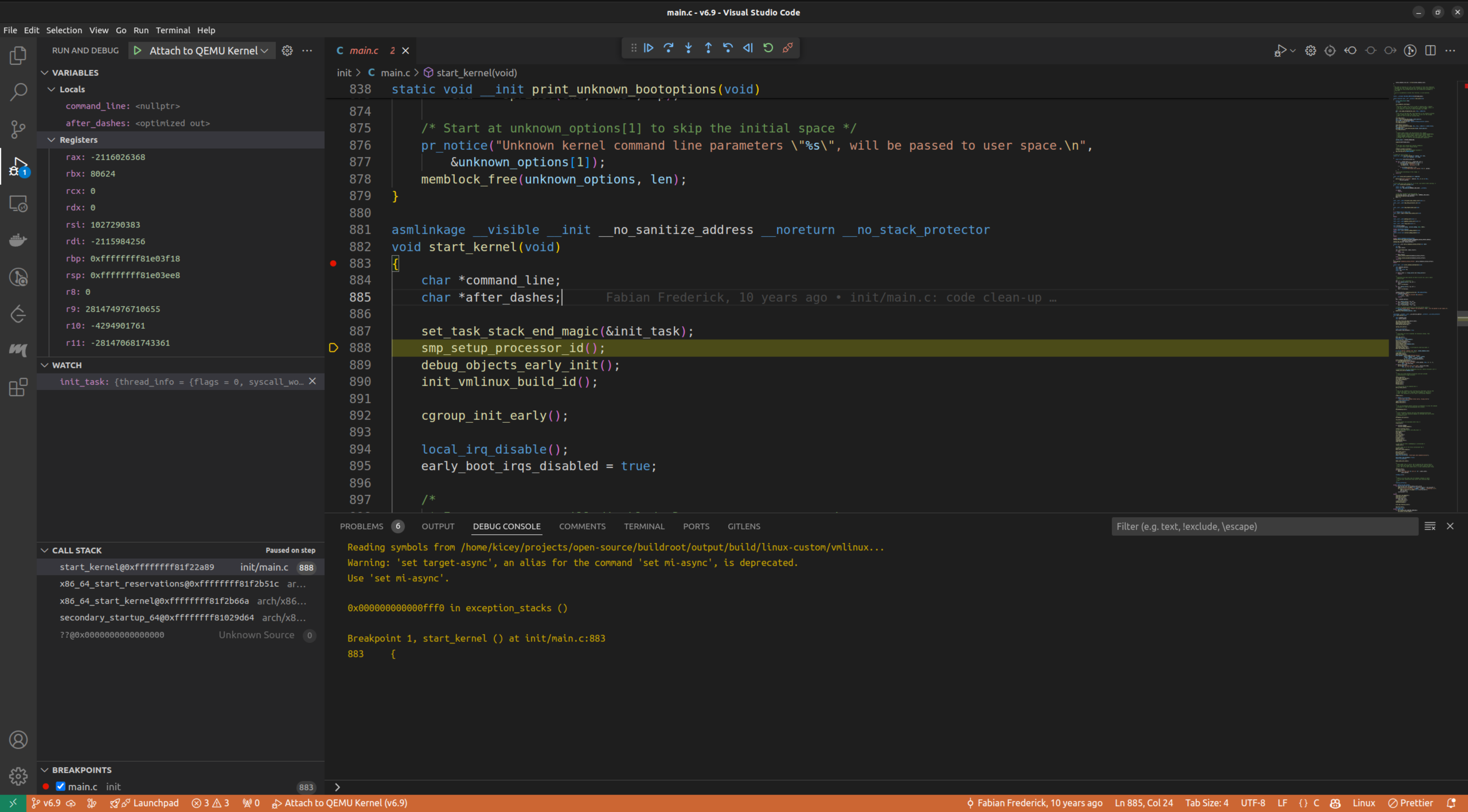

可以看到，断点生效，变量查看生效 image-20240630174509704

结语

linux 内容的调试配置难度总体还算正常，特别是使用 buildroot 辅助的情况下。

在可以进行内容调试之后，许多平常只能查阅别人描述的系统功能或行为，我们可以先找到对应的处理代码，然后调试验证了；从口说无凭到代码就是这么跑的！了（😀）。学习 linux 时更加的有的放矢，脚踏实地。

在遇到一些奇怪的问题时（例如各个发行版的驱动适配，笑）也可以尝试自己解决。

感谢阅读，如有问题，还请不吝赐教。
